MVR蒸發器是近年來在工業廢水處理上應用比較多見的蒸發器，因其利用蒸汽壓縮機將二次蒸汽全部壓縮提高其溫度壓力，作為加熱蒸汽熱源再利用，其節能效果顯著。
單效強制循環MVR蒸發器在廢水處理、化工生產等領域展現出了顯著的優勢和價值，具有高效節能、熱利用率高、環保減排、廢水減量化明顯、自動化控制程度高、占地面積小等優勢；在促進生產企業降低能源消耗和生產成本、提高生產效率、推動化工行業綠色、可持續發展等方面發揮了重要價值；是現代化工生產中不可或缺的重要設備之一。
單效強制循環MVR蒸發器由于工藝設計和計算十分復雜，對技術人員的要求也非常高，如果經驗不足，專業度不夠，很容易出現蒸發器系統結垢問題、沸點溫升問題、 物料物性不匹配MVR的問題等情況。
面對這種情況，湖北武漢開達結晶作為蒸發器系統核心技術工藝的設計者、指引者和傳播者，多年以來專注于蒸發器節能增效工藝技術和產品的研究、應用及推廣。為了讓更多同行技術人員能夠掌握精確的蒸發器工藝設計計算和科學的應用方法，開達結晶聯合劉殿宇總工程師，結合《蒸發器工藝設計計算及應用》暢銷書知識點，推出公益知識講解，希望促進行業共同進步。
下面通過劉殿宇總工程師的一篇文章，詳細了解單效強制循環MVR蒸發器的工藝設計計算原理吧。
《帶有結晶器的單效強制循環MVR蒸發器的工藝設計計算》
廢水進入蒸發器必須具備可蒸發的條件,即廢水中不允許有大量的鈣鎂離子,超過一定含量(一般為50mg/kg)時必須做軟化處理。否則長時間生產,蒸發器換熱管內表面一旦形成垢層就很難清洗掉,其后果是嚴重影響蒸發器的生產能力,甚至無法生產。特別影響蒸發的因素,如一些懸浮物等,也必須經過預處理將其去除,或轉化為另一種不影響的狀態,方可進入到蒸發器內蒸發。當廢水中含有過多易揮發性有機溶劑時,應在工藝上首先做特殊處理(如采用加熱閃蒸的方法等)。有機溶劑過多會影響傳熱和蒸發的正常進行。
一、主要物料參數

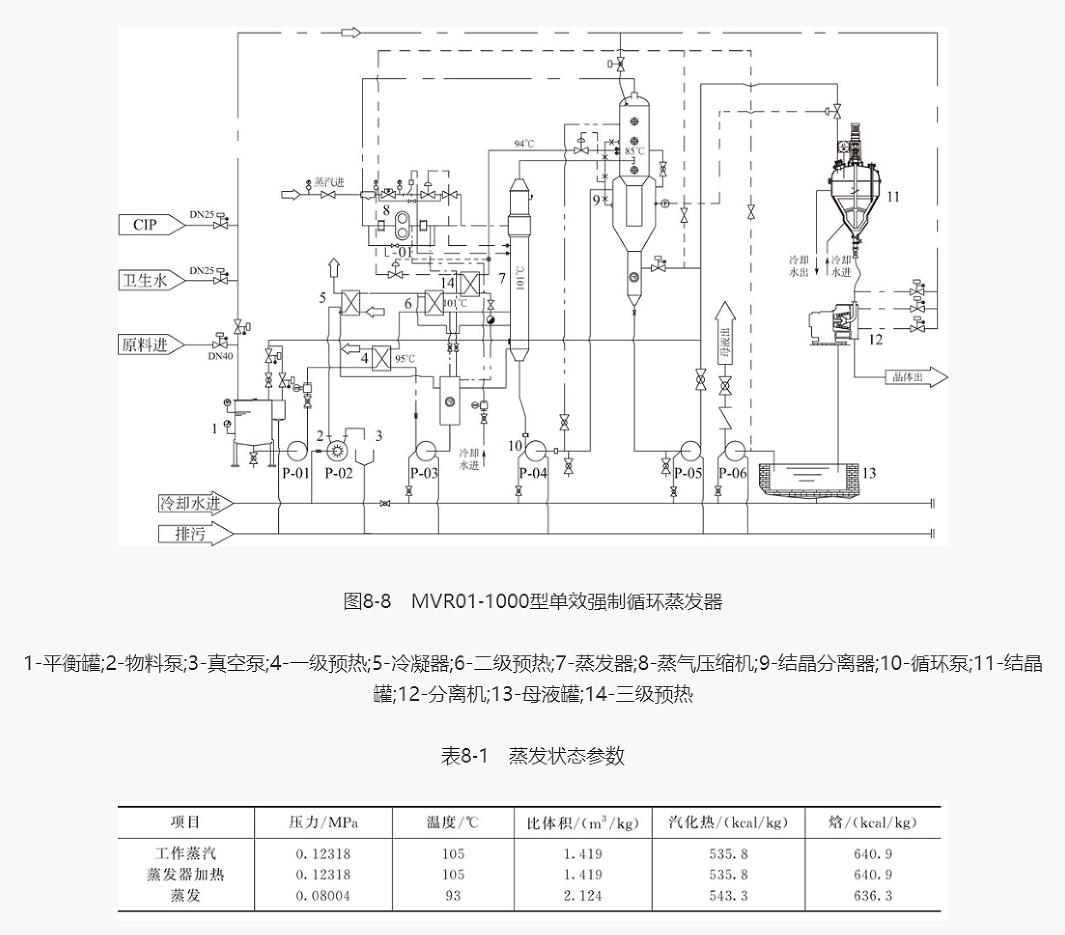

有一單效強制循環蒸發器(帶結晶槽)用于含鹽污水蒸發,生產能力為1000kq/h,進料質量分數為10%,進料溫度為20℃,出料質量分數為50%(約含鹽25%),殼程加熱溫度105℃,使用蒸汽壓力0.2MPa,蒸發器生產狀態參數見表8-1,工藝流程圖如圖8-8。蒸發溫度按93℃計算。
二、結構特點
本蒸發器為MVR蒸發器,即二次蒸汽通過蒸汽壓縮機全部壓縮、回收利用,提高溫壓并作為加熱熱源。根據物料在蒸發過程中有結晶析出的特點,因此采用單效強制循環蒸發器,采用帶有結晶槽的分離器。為了使物料達到或接近蒸發的沸點溫度,本例采用三級預熱,即第一級預熱利用殼程冷凝水對進料進行初級預熱:經過第一級預熱后的物料再利用蒸發器殼程蒸汽(或者蒸汽直接預熱物料)對物料進行第二次預熱;然后進入第三級預熱器預熱,本級采用生蒸汽直接進行預熱,預熱后料液溫度為94℃,然后進入蒸發器內進行蒸發。凡是與物料接觸部位均采用316L不銹鋼制造,設備除了泵閥等全部進行保溫處理,采用全自動控制,其工藝流程如圖8-8所示。工作過程:接通所有泵機械密封冷卻水,進料;設定液位高度,并觀察分離器的液位高度至所需要的高度;啟動強制循環泵循環,啟動進料泵及出料泵進行大循環;抽真空,至真空度為0.07MPa時,開始進蒸汽加熱;當物料溫度達到沸點溫度,打開蒸汽壓縮機進出口平衡閥,啟動蒸汽壓縮機開始進蒸汽加熱,同時啟動蒸汽壓縮機噴淋泵,控制出料溫度,當料濃度達到設計濃度時開始出漿料,物料泵將晶漿打入到晶漿罐,控制出漿速度;晶漿罐開啟攪拌,開啟冷卻(根據出鹽情況確定),晶漿進入分離機進行分離:分離后的二次母液由泵送至慈發器內或原料槽中,一個工作循環過程結束。蒸發器生產狀態參數可在PLC觸摸屏上進行設定,實現人機界面操作。
三、物料衡算

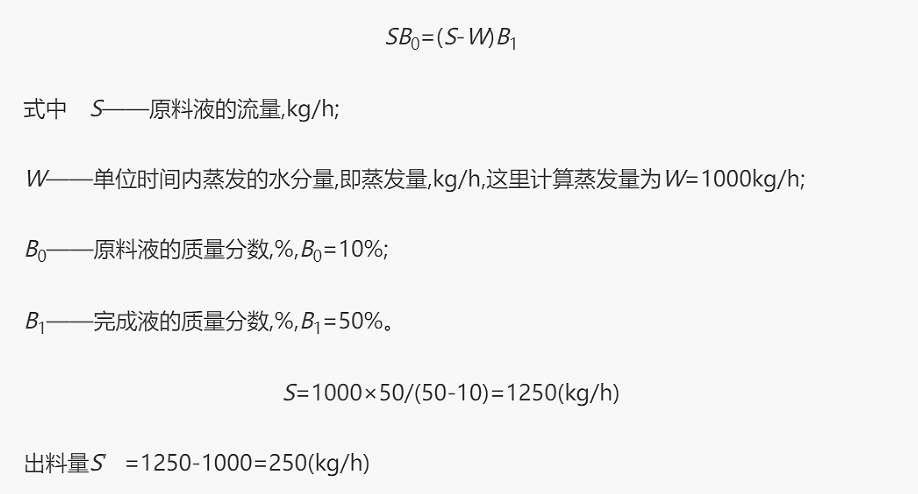

進料量按下式計算:
四、熱量衡算

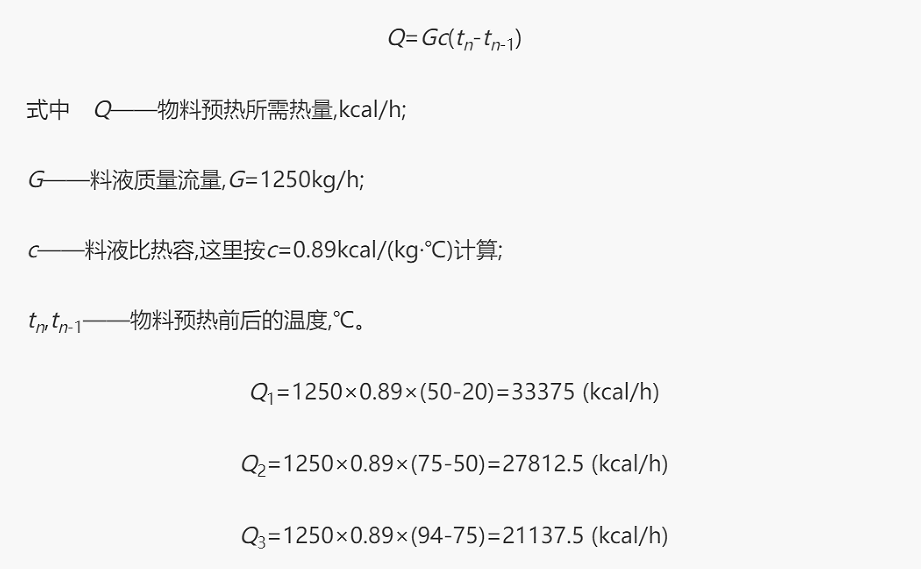

物料預熱計算:
物料進入蒸發器前為常溫,按20℃計算,本例采用兩個預熱級使物料溫度升至75℃
五、預熱面積計算

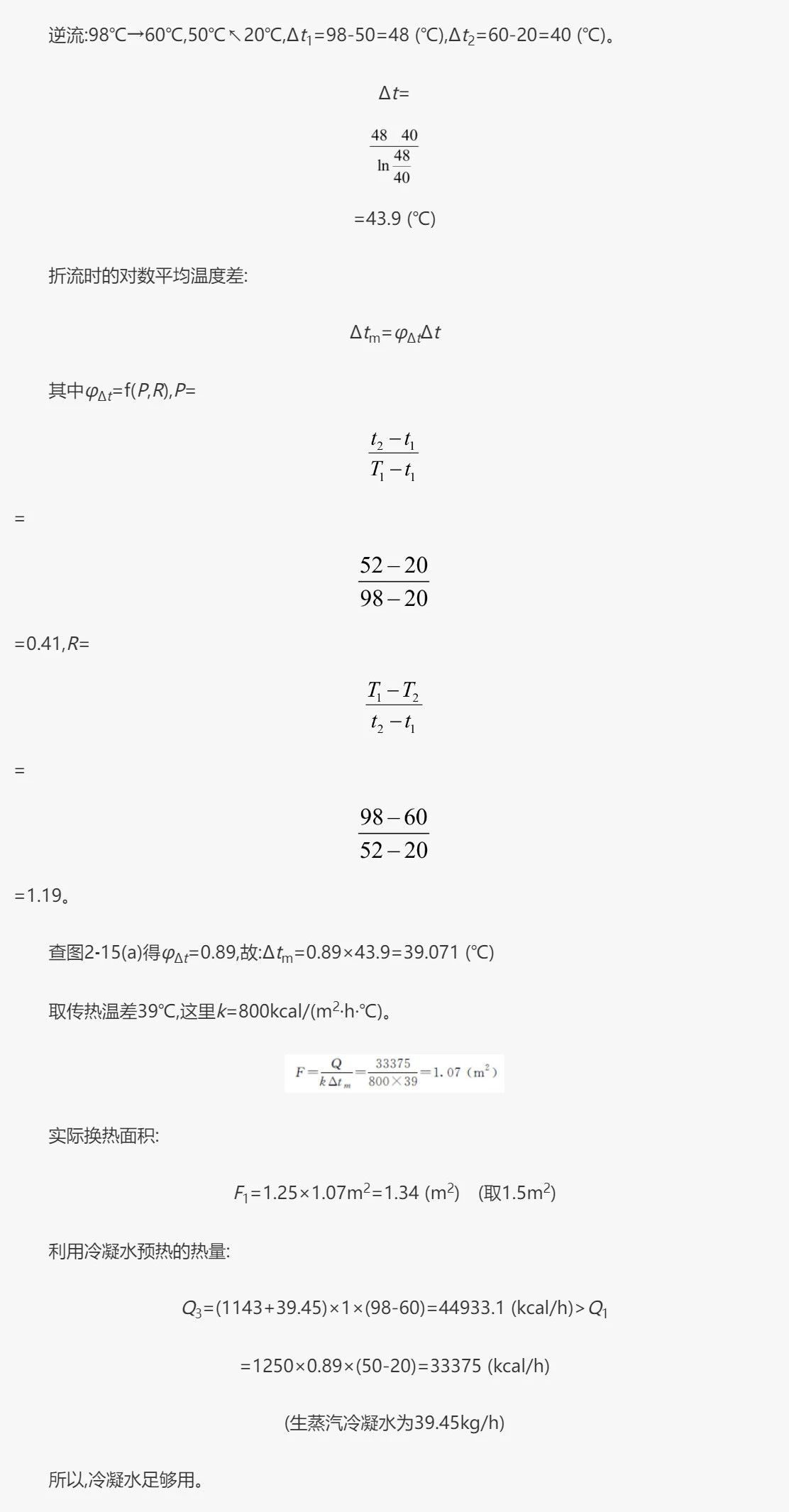

① 第一級預熱面積計算
第一級是采用蒸發器殼程冷凝水對物料進行預熱,采用板式換熱器進行預熱,按逆流計算傳熱溫差,這里冷凝水溫度按98℃℃計算。

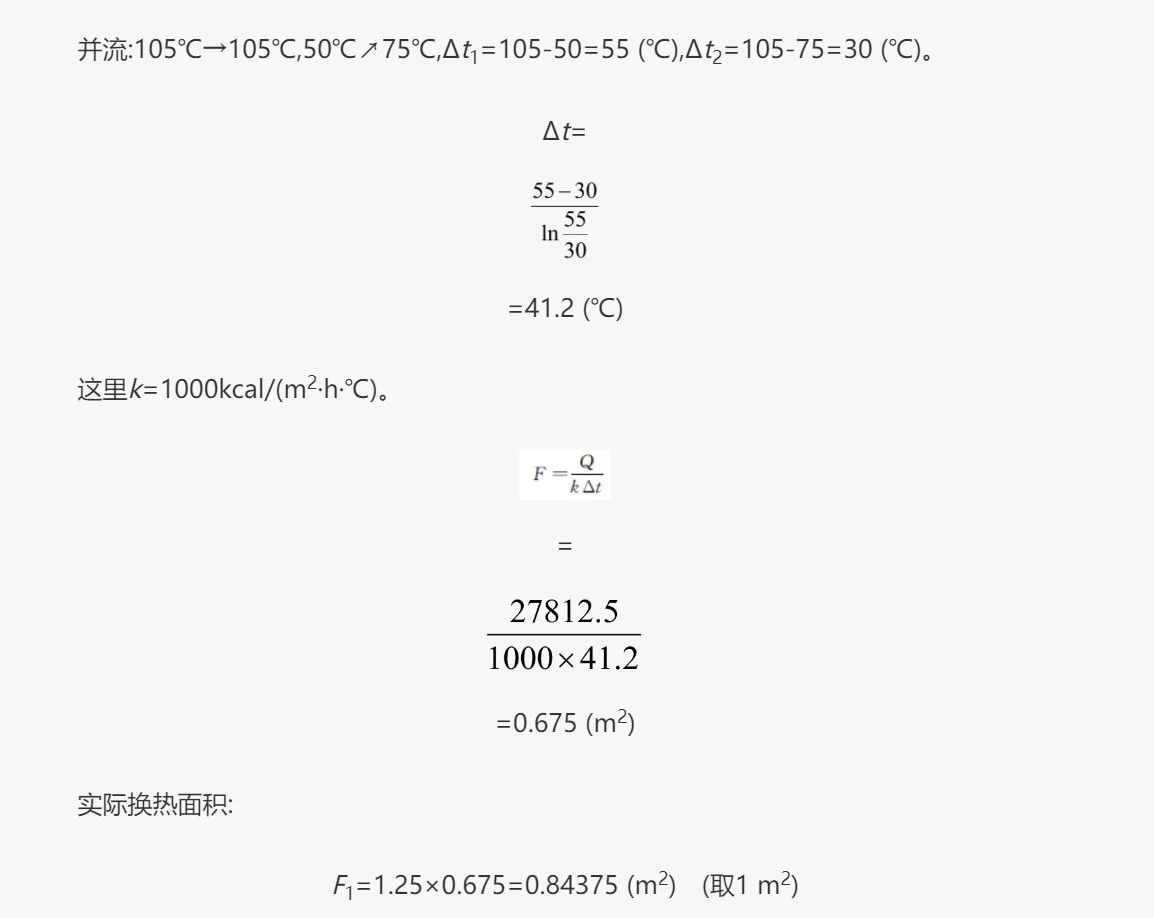

② 第二級預熱面積計算
第二級預熱是利用蒸發器殼程蒸汽進行預熱,按并流計算傳熱溫差.

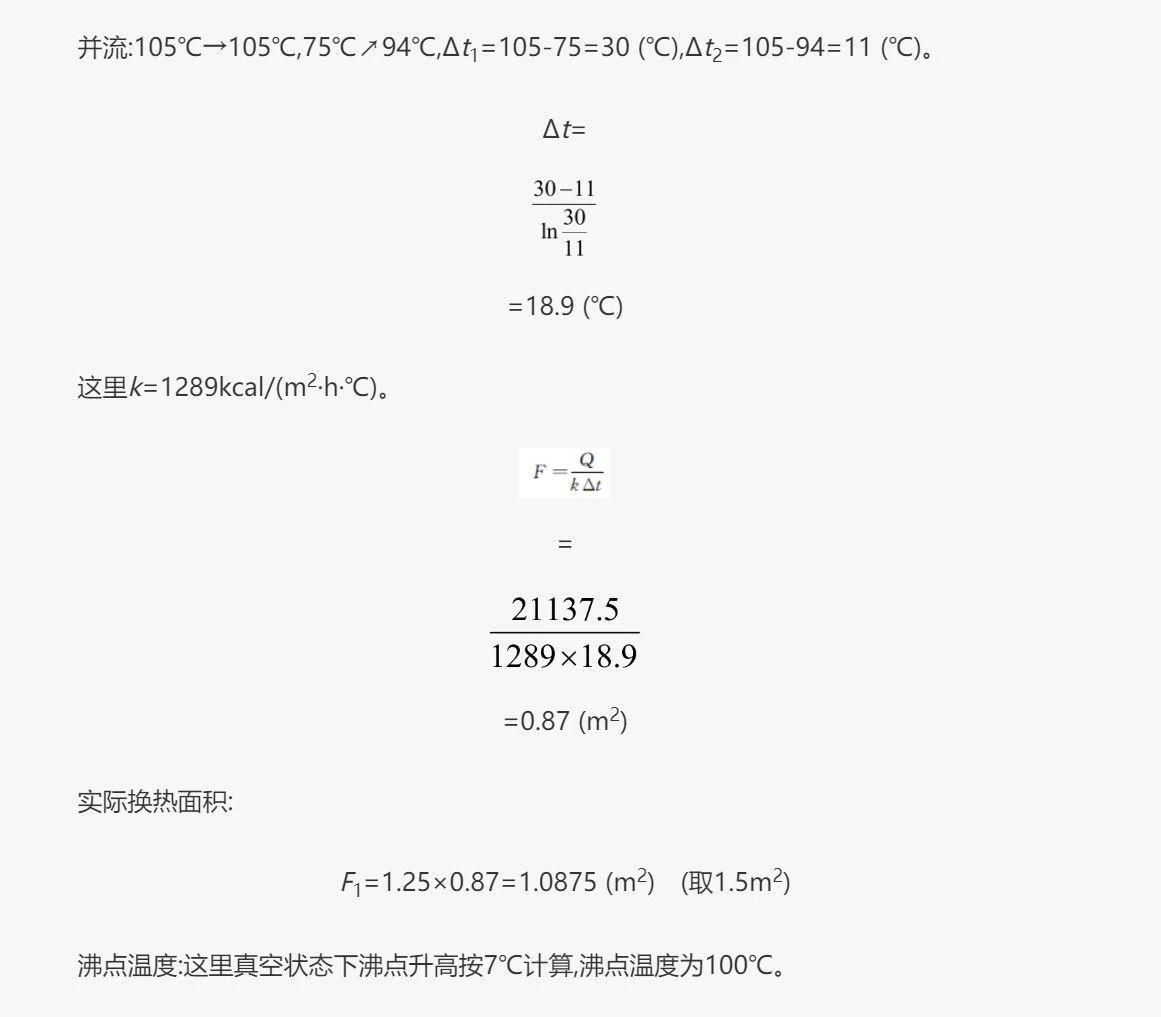

③ 第三級預熱面積計算
第三級預熱是利用生蒸汽進行預熱,按并流計算傳熱溫差。
六、蒸發器換熱面積計算

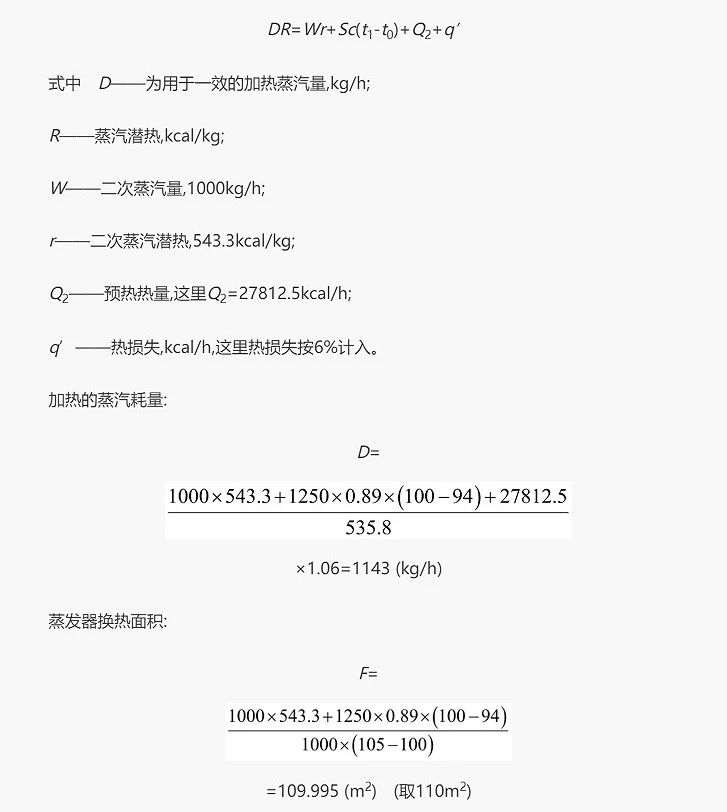

用于一效加熱的蒸汽耗量按下式計算:
從計算可看出,由于傳熱溫差比較小,因此傳熱面積比較大,對于MVR蒸發器來說每蒸發一噸水一般不低于95m2。
七、蒸汽壓縮機的選擇
選擇MVR蒸發器應注意事項為:
①了解并掌握物料的特性,主要掌握料液在蒸發過程中隨著生產時間的延長,其結垢結焦情況,是否伴有結晶析出。②掌握料液在蒸發過程中不同濃度下的沸點升高數值,沸點升高是作為設計及選擇蒸汽壓縮機的依據。
等于或小于1000kg/h的MVR蒸發器所選用的壓縮機一般為羅茨蒸汽壓縮機,壓縮機溫升的范圍一般在10~16℃之間,最高不超過20℃,本例溫升為12℃℃,所以壓縮機完全能夠滿足設計參數。從本例計算出的加熱蒸汽耗量可看出,實際殼程加熱所需要的飽和蒸汽量為1143kg/h,大于了蒸發量1000kq/h,把冷卻水汽化的量加進去,也不過是1016ka/h(這里冷卻水量按153ka/h計算),這樣無法保證蒸發的順利進行。所以就不能按蒸發量1000kg/h去選擇蒸汽壓縮機,必須把熱損耗、額外蒸汽引出量考慮進去,否則無法滿足蒸發量設計要求。高于沸點進料,有可能彌補掉由于加熱蒸汽與二次蒸汽的潛熱不同引起的偏差,這還必須是在進蒸汽系統熱損耗忽略不計的情況下,才會滿足蒸發量1000ka/h的設計要求,即蒸發量1000kg/h全壓縮,其蒸發量接近1000kq/h。此外,隨著蒸發的進行,料液濃度越來越高,料液的沸點溫度也隨之升高,從熱平衡角度上看,壓縮機也要求在蒸發過程中必須補充一部分生蒸汽,才會使蒸發順利進行,否則加熱溫度會越來越低。蒸汽壓縮機還必須留有一定的調節余量,余量一般在1~2℃之間。即便如此隨著生產時間的延長,蒸發器結垢結焦等因素的影響,蒸發器的效率也會逐漸降低,壓縮機效率也會下降。因此,在使用過程中額外補充一部分生蒸汽均屬正?，F(xiàn)象,特別要說明的是,壓縮機留有余量,其軸功率也就會隨之變大,價格也發生了改變。在微正壓操作情況下,可以利用殼程蒸汽對進料預熱,這樣可以平衡掉生產過程中,可能有少量二次蒸汽被帶到冷凝器中的偏差,如果殼程為負壓不宜采用殼程蒸汽預熱。從上述計算可看出雙效、多效蒸發器采用蒸汽壓縮機將末效二次蒸全部壓縮去汽加熱第一效已經沒有任何意義。
八、離心機的選擇
離心分離機分為臥式離心機、立式三足式離心機兩種。前者為連續式后者為間斷式。選擇離心機的量應按蒸發器的出料量進行選擇,采用哪種型式的離心機由工藝設計決定,離心機與物料接觸的材料由物料特性決定。本例出料量為250kg/h,實際離心機的處理量按1.25倍的出料量進行選擇,即離心機處理量為312.5kg/h,選擇臥式連續離心分離機,與物料接觸部位全部采用2205優質雙向不銹鋼材質。

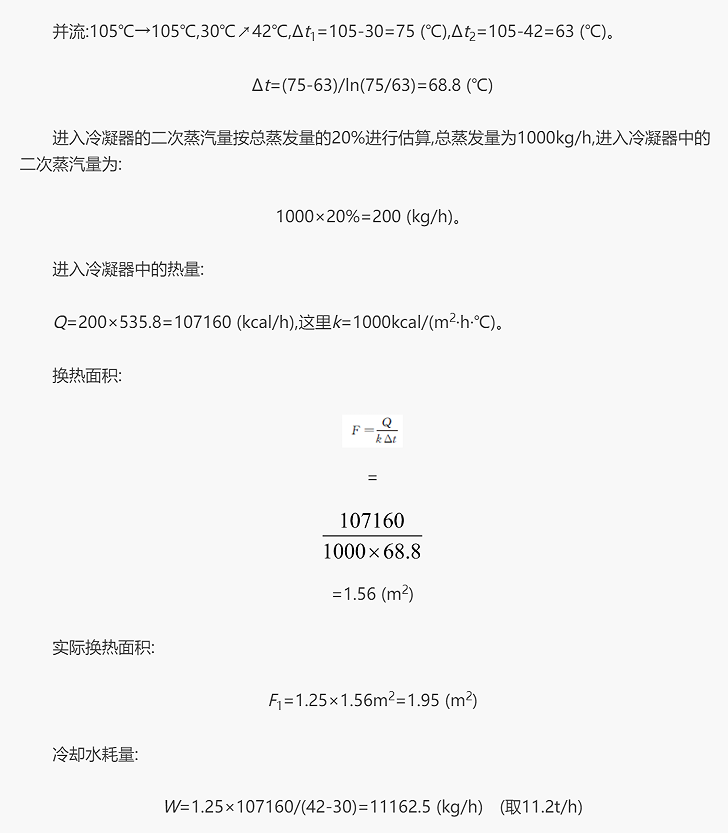

九、冷凝器的計算
按對數平均溫差計算傳熱溫差。
MVR蒸發器殼程加熱蒸汽壓力一種為正壓,一種為負壓。正壓操作,殼程加熱溫度多在105~110℃之間,一般不超過120℃,微正壓操作,比較常見;負壓操作,殼程加熱溫度多在75~96℃之間。所以,要設置冷凝器,進入冷凝器的二次蒸汽量按蒸發量的10%~20%進行估算即可滿足生產需要,本例冷凝器的換熱面積為1.95m2。MVR蒸發器冷凝器的換熱面積都很小,有的不設冷凝器而是把真空泵直接接入蒸發器的殼程也能滿足生產需要,但不建議這樣做,因為在生產過程中有很多不可預測因素出現,一旦有剩余蒸汽溢出就只能由真空泵排出。廢水成分比較復雜,對設備腐蝕嚴重,有時料液中有幾種不同的物料混在一起,又多伴有結晶析出,有的物料沸點升高又很大,在確定蒸發器時必須根據物料特性對蒸發器結構形式做出確定及選型。很多物料進料溫度都較低,必須考慮對物料進行預熱,使進料預溫度達到或接近沸點溫度方可進入蒸發器進行蒸發,采用強制循環蒸發器其循環泵的流量一般按照1.6~3.5m/s進行計算。

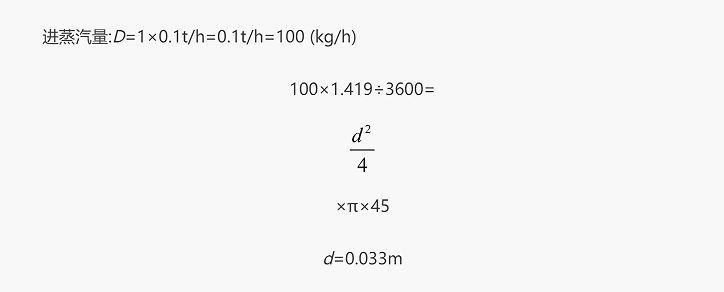

對強制循環蒸發器可按每蒸發1t水需要0.1t生蒸汽,確定生蒸汽管道直徑。
MVR蒸發器開始啟動采用生蒸汽進行加熱時,有的管道過細,導致啟動時間過長·有的蒸汽發生器配的過小,啟動預熱時間過長;有的啟動時間在5小時左右,要縮短預熱時間就必須增大蒸汽發生器的產汽量。根據熱平衡計算出實際進蒸汽的管道直徑,如果實際管道直徑很大,可以采用多個蒸汽管道進汽,然后控制并調節其中一個蒸汽管道上的調節閥。此外,應當嚴格按照操作規程進行操作,每個生產班次結束必須進行清洗,清洗按照水洗、堿洗、水洗、酸洗,然后再進行水清洗的順序進行。很多時候蒸發器生產效率下降,都是因為沒有按時清洗、清洗不徹底所致。其次,料液不具備蒸發的條件必須在進入蒸發器前做預處理。
十、MVR蒸發器自動控制問題
MVR蒸發器采用自動控制，主要控制出料濃度，出漿速度，淋水量，預熱溫度以及系統直空度等?？刂瞥隽蠞舛纫话闶遣扇≌{(diào)節進料量及進蒸汽溫度(調節生蒸汽的壓力),對蒸汽壓縮機的調節實際上沒有意義。
好了，關于單效強制循環MVR蒸發器的工藝設計計算課程我們講解到這里，各位同行可以試著應用一下，如有疑問歡迎聯系我們交流探討。
下次課程，我們再見，敬請期待哦。
