MVR蒸發器在能源回收、環保、冶金、電鍍、制藥、鋰電、食品、化工等領域應用廣泛，隨著這些行業的持續發展，蒸發器的市場需求將持續增長。
在蒸發器系統工藝設計過程中，經常伴隨著許多復雜的數值和計算，如傳熱量的計算、處理量與濃縮率的計算等等都是非常復雜的事情，一大堆的計算公式讓很多同行望而卻步，更有甚者很多工程師僅憑借工作經驗，就去估算數值，缺乏理論依據和科學數據支撐，最后發現造出來的蒸發器是錯誤的或者跟實際是有偏差的；這種情況在同行中普遍存在。
面對行業亂象，湖北開達結晶作為蒸發器系統核心技術工藝的設計者、指引者和傳播者，多年以來專注于蒸發器節能增效工藝技術和產品的研究、應用及推廣。為了讓更多同行技術人員能夠掌握精確的蒸發器工藝設計計算和科學的應用方法，開達結晶聯合技術總工劉殿宇總工程師，推出公益知識講座，希望促進行業共同進步。
下面結合劉殿宇總工程師的項目經驗，帶大家詳細了解一下《單效降膜式MVR蒸發器的工藝設計計算》原理吧。
(1)主要物料參數

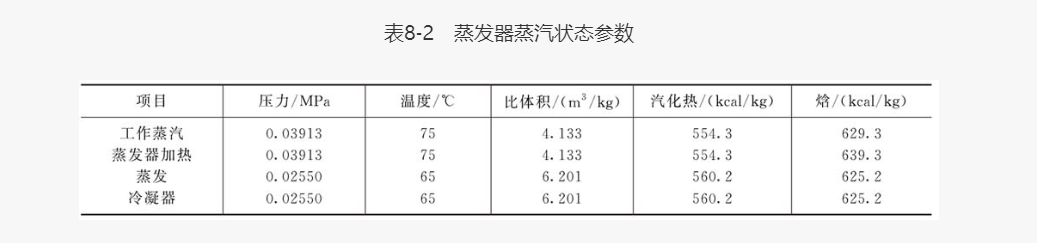

有一單效降膜MVR蒸發器,用于氨基葡萄糖濾液的蒸發,生產能力為9000kg/h,進料質量分?jǐn)?shù)為10%,進料溫度為40~45℃,出料質量分?jǐn)?shù)為20%,殼程加熱溫度為75℃,使用蒸汽壓力0.2MPa,蒸發器生產狀態參數見表8-2。試求各級預熱面積、蒸汽耗量、蒸發器換熱面積、冷凝器換熱面積及冷卻水耗量,壓縮機的選擇,真空泵的計算。
(2)結構特點

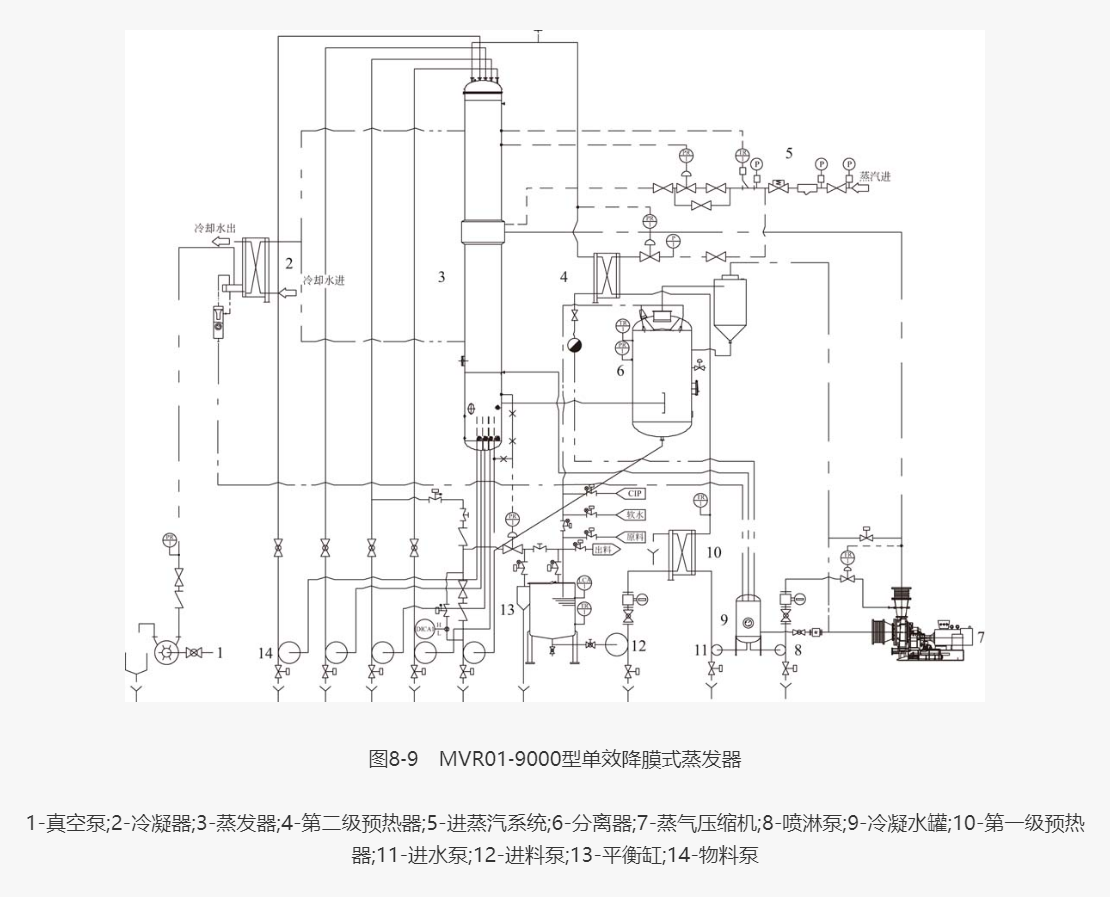

本蒸發器為單效降膜式MVR蒸發器,即二次蒸汽利用蒸汽壓縮機全部壓縮回收利用,提高其溫壓作為加熱熱源,根據物料蒸發參數確定采用單效五程進料蒸發,為了使物料達到或接近蒸發時的沸點溫度,本例采用兩級板式換熱器,將進料溫度由45℃預熱至沸點以上的溫度即78℃。第一級是利用蒸發器殼程中的冷凝水對物料進行預熱,第二級采用一次蒸汽對物料預熱,然后進入蒸發器進行蒸發。與物料接觸部位采用316L不銹鋼制造,蒸汽壓縮機葉輪為T(mén)C,材質,軸為12Cr2Ni4A合金結構鋼,蝸殼為316L不銹鋼制造。設備除了泵閥等除外全部進行保溫處理,采用全自動控制,其工藝流程如圖8-9所示。
(3)物料衡算

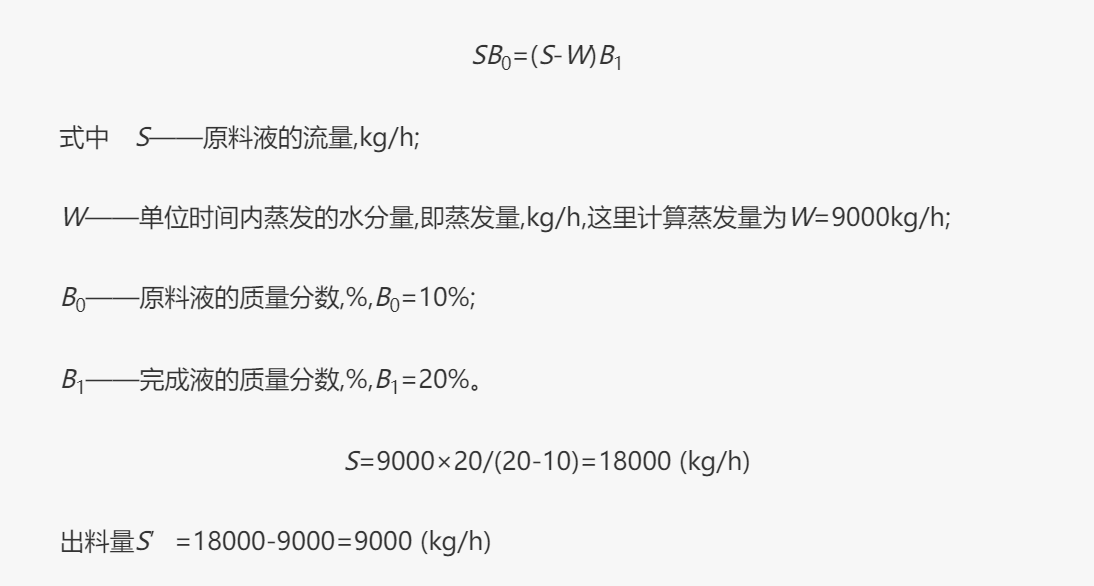

進料量按下式計算:
(4)熱量衡算
物料預熱計算:

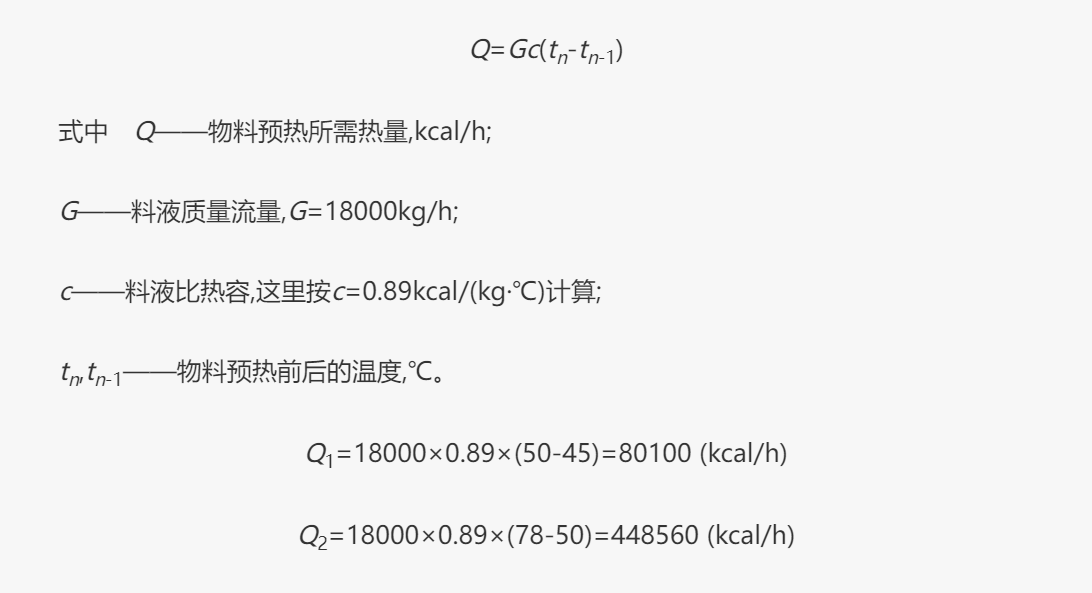

物料進入蒸發器前按45C計算,本例采用兩個預熱級使物料溫度升至78℃物料預熱按下式計算:
(5)預熱面積計算

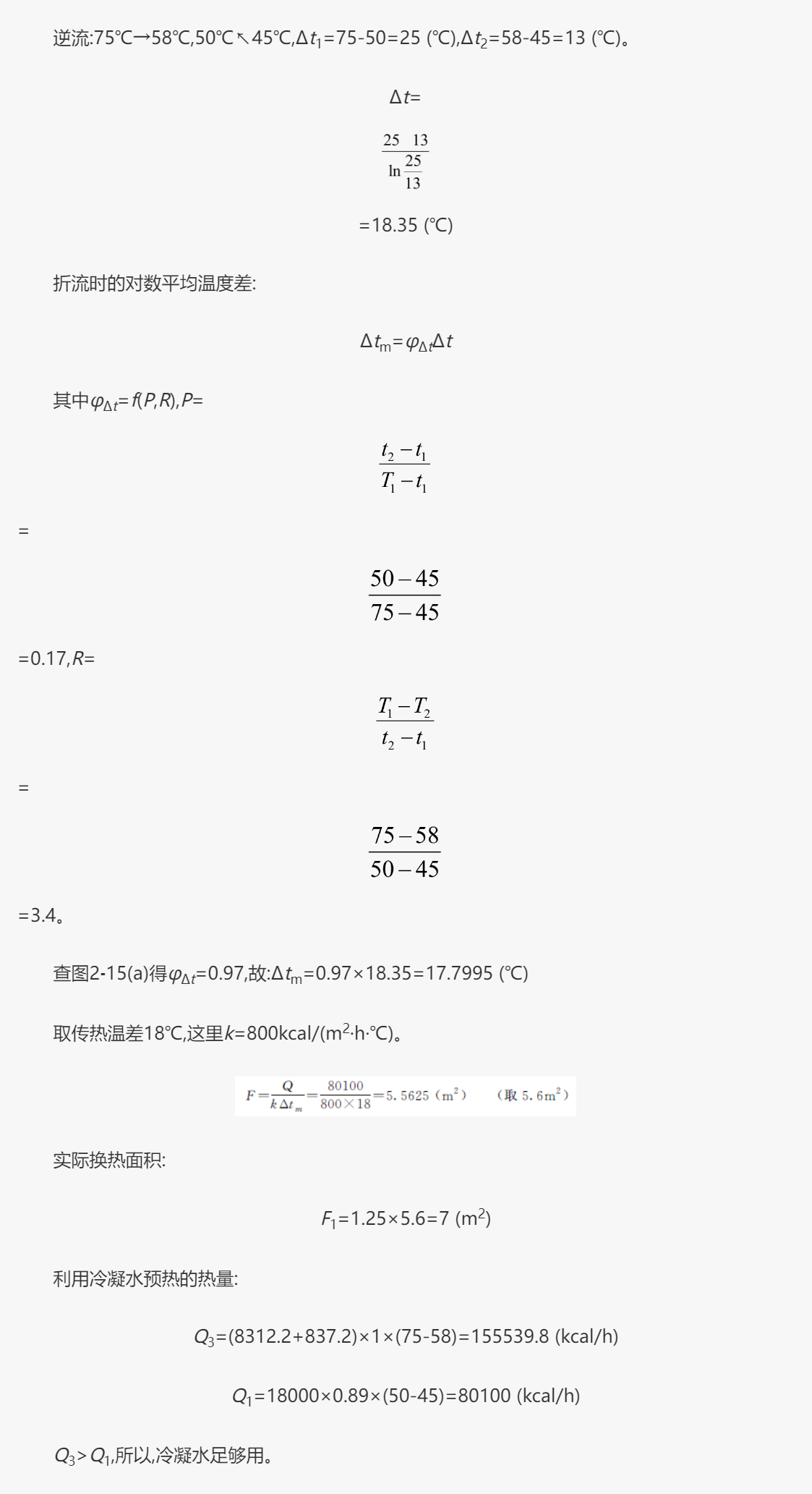

① 第一級預熱面積計算
第一級是采用蒸發器殼程冷凝水對物料進行預熱,采用板式換熱器進行預熱,按逆流計算傳熱溫差,這里冷凝水溫度按75℃計算。
本例能夠氣化成飽和蒸汽的噴淋水量按275kg/h計算,按1000kg/h選擇蒸氣壓縮機噴淋水泵,要從冷凝水總量中扣除蒸汽壓縮機用水量,即9312.2-1000=8312.2(kg/h)。

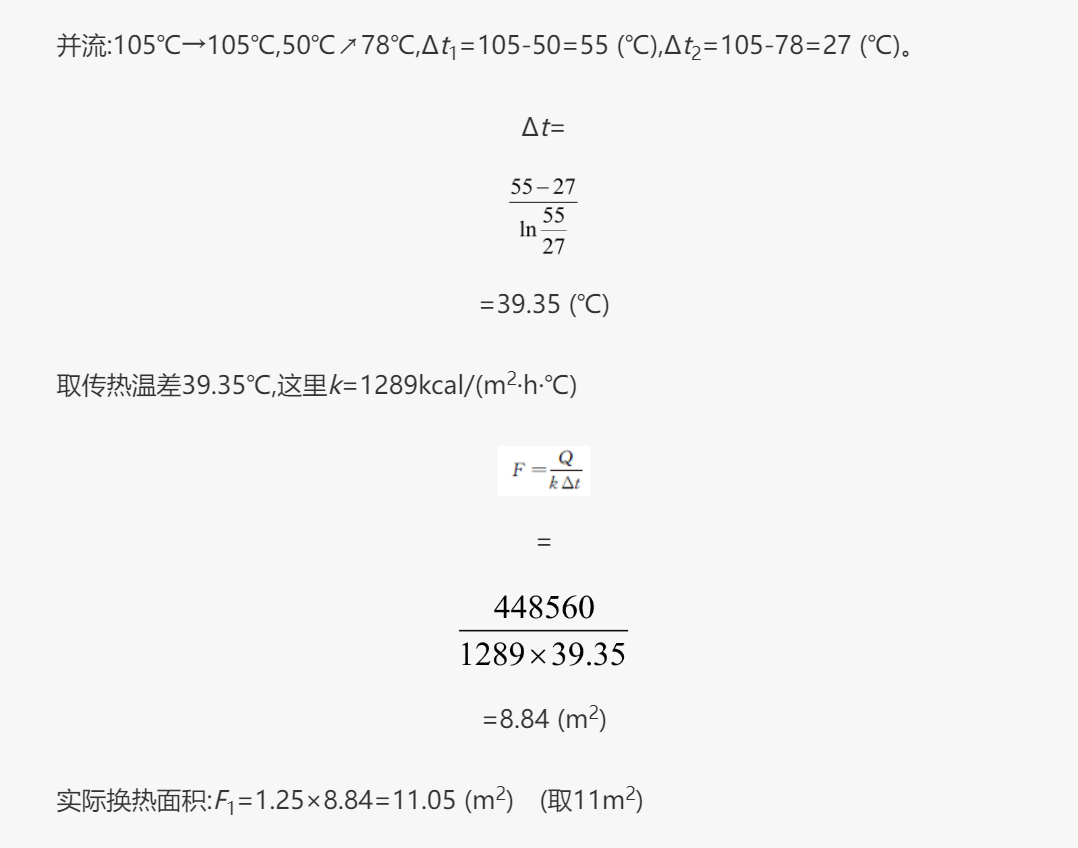

② 第二級預熱面積計算
第二級預熱是利用一次蒸汽進行預熱,按并流計算傳熱溫差。
③ 沸點溫度計算

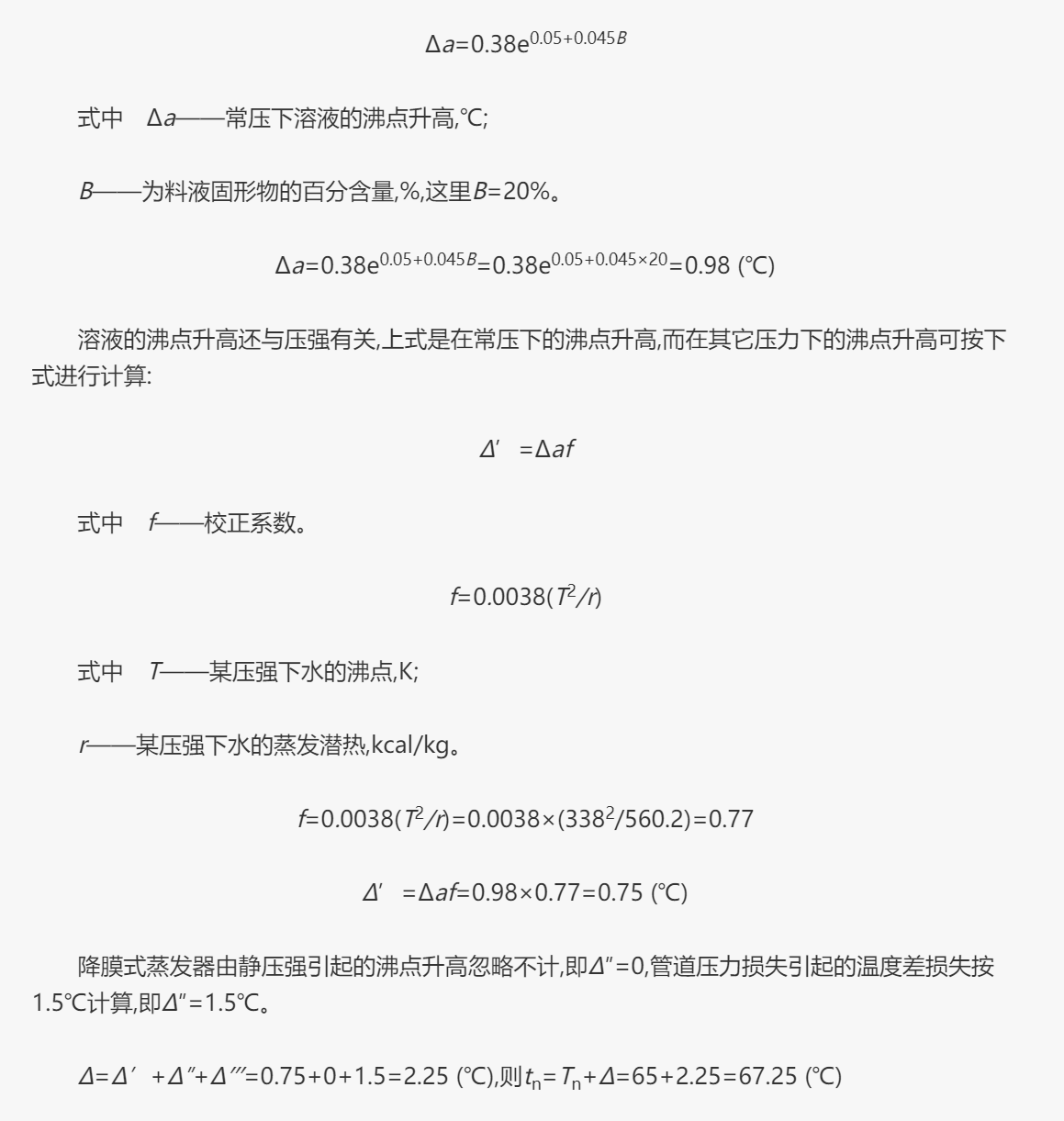

因蒸汽壓下降而引起的沸點升高按下式計算:
(6)蒸發器換熱面積計算

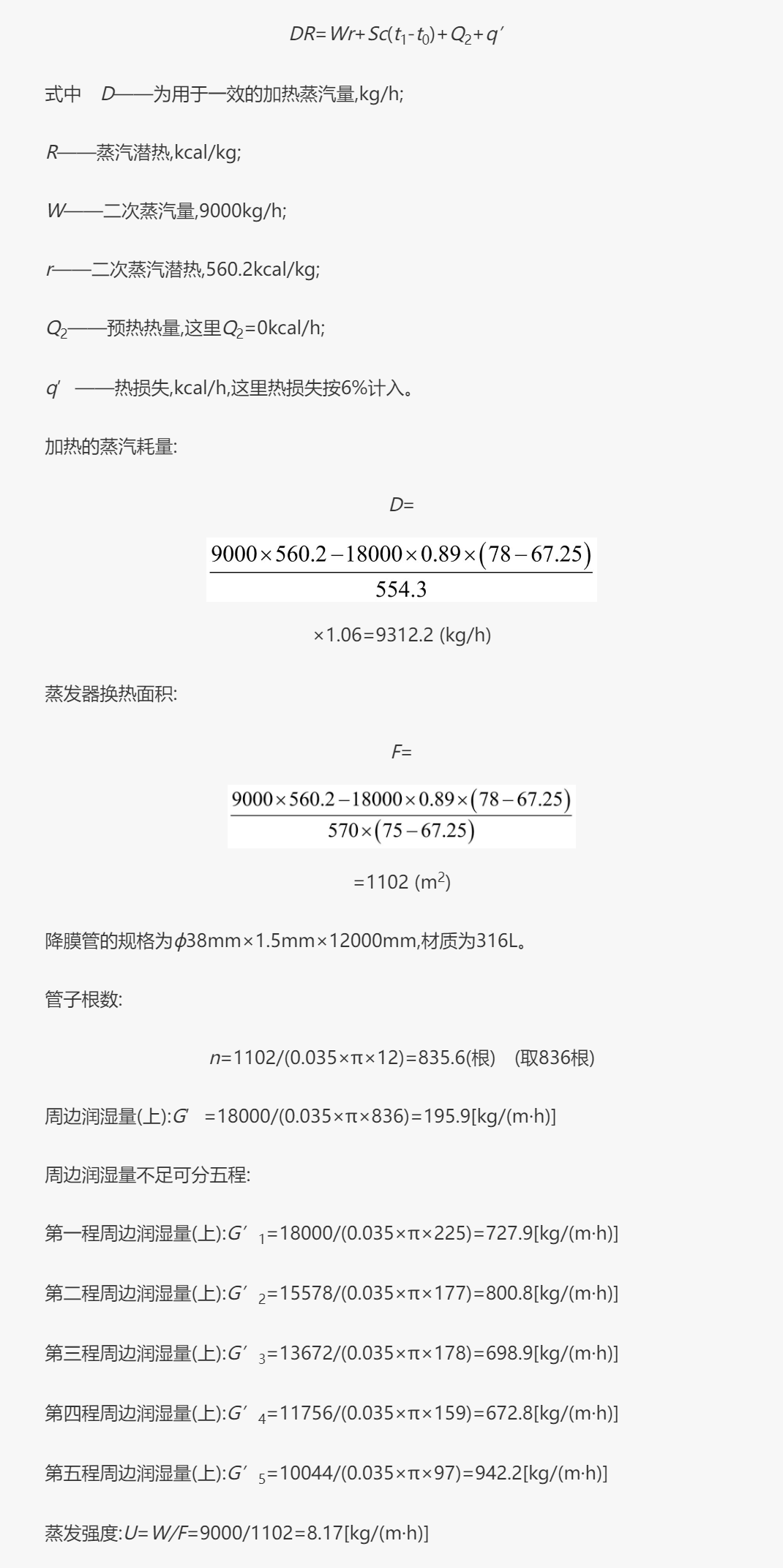

用于一效加熱的蒸汽耗量按下式計算:
(7)冷凝器的計算

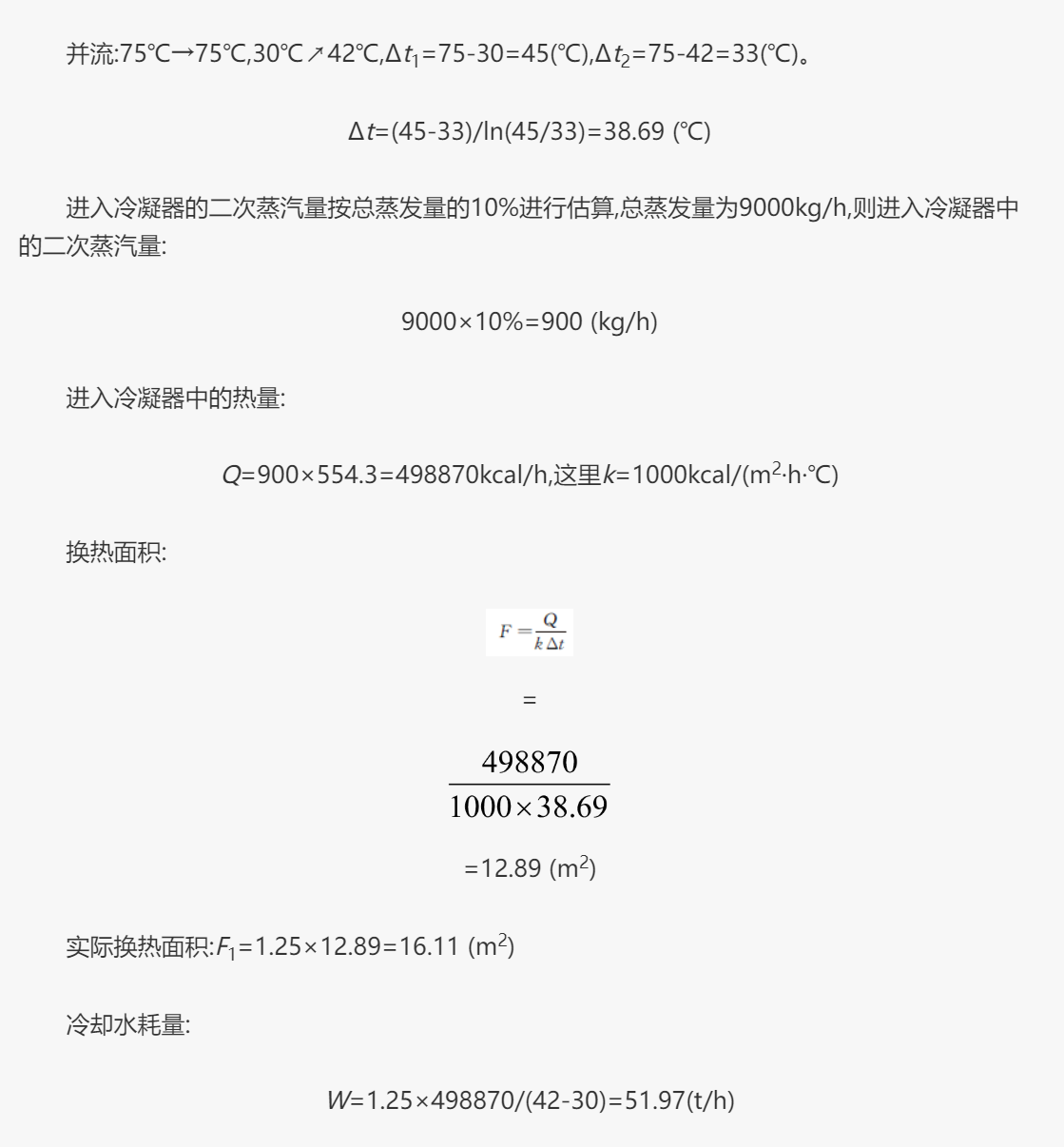

按對數平均溫差計算傳熱溫差。
(8)蒸汽壓縮機的選擇
本物料要求加熱溫度75℃,不得過高,過高會影響產品質量,蒸發溫度為65℃,二次蒸汽經過壓縮機壓縮溫升為10℃,如果不計加熱系統的熱損耗,本例實際蒸汽耗量為8785.1kg/h,完全能夠滿足蒸發量的需要。實際上加熱系統盡管是做絕熱保溫處理也還是有熱損耗的,實際蒸發器所需要的蒸汽耗量為9312.2 kg/h,本例采用的是離心蒸汽壓縮機,其噴淋水是將過熱蒸汽變成飽和蒸汽的同時,冷卻水汽化成飽和蒸汽,與加熱蒸汽一并進入蒸發器參與加熱,也就是說,離心蒸汽壓縮機出口的飽和蒸汽量要大于入口的二次蒸汽量。從蒸汽耗量看要滿足生產能力為9000kg/h,蒸汽消耗量需要9312.2kg/h才能滿足,實際飽和蒸汽量為9275 kg/h(本例能夠氣化成飽和蒸汽的噴淋水量按275kg/h計算),比需要的蒸汽量少了37.2kg/h,蒸汽量還是不足,況且被汽化的冷卻水還是個理論估算值,此外在蒸發過程中料液沸點升高也要求必須補充一部分生蒸汽,才能達到一個良好的平衡狀態。所以,在生產過程中應采取額外補充一部分生蒸汽的方法。選擇蒸汽壓縮機時還應留有一定的調節余量,不利用殼程加熱蒸汽預熱,最主要的是要高于沸點進料。蒸汽耗量應作為選擇蒸汽壓縮機的重要依據。

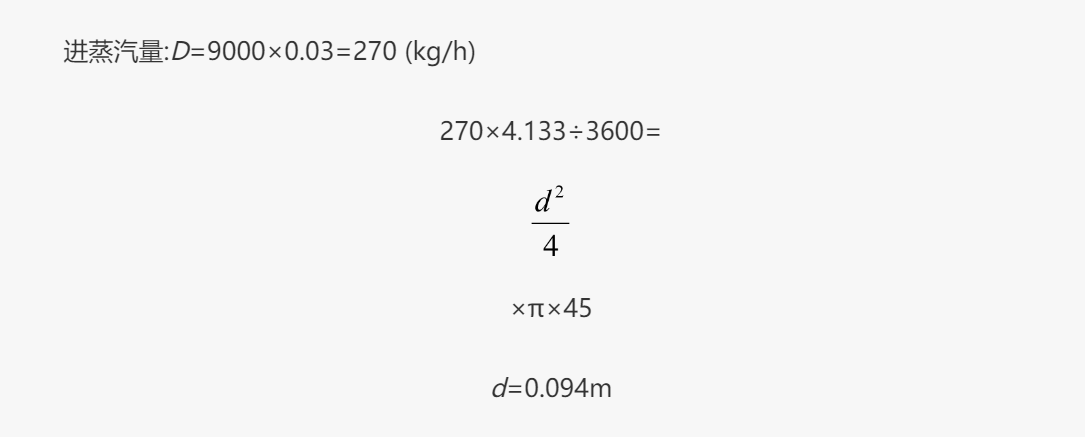

對降膜式蒸發器可按每蒸發1t水需要0.03~0.05t生蒸汽確定生蒸汽管道直徑。如本例進蒸汽管道直徑:
(9)真空泵的計算選擇

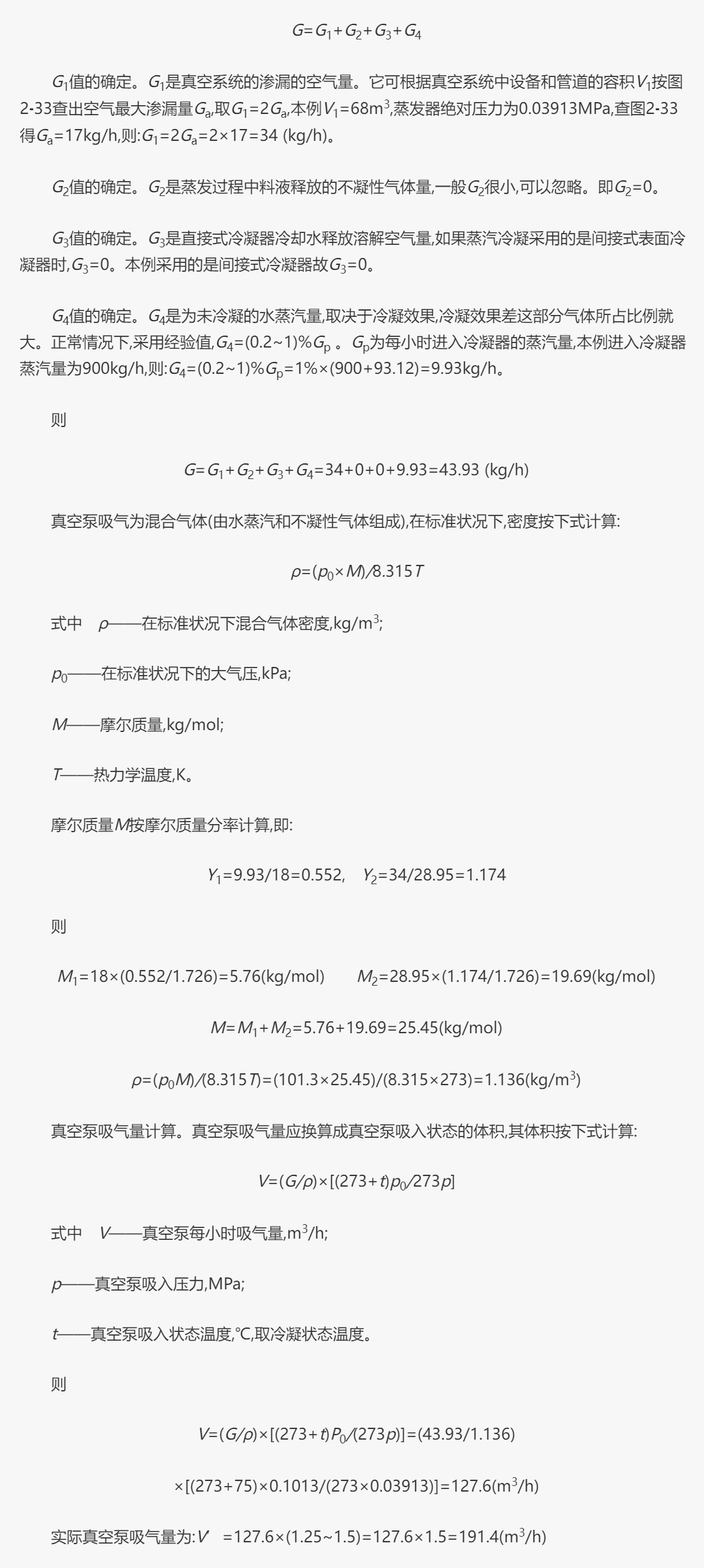

泵的抽除氣體的組成,真空泵吸氣量為:
(10)清洗
要定期進行清洗,嚴格按照說明書上進行,清洗要徹底,不得將未清洗掉的垢層帶到下個班次,否則會影響產品質量。
好了，關于單效降膜式蒸發器的工藝設計計算課程我們講解到這里，各位同行可以試著應用一下，如有疑問歡迎聯系我們交流探討。
下次課程，我們?cè)僖?jiàn)，敬請期待哦。
